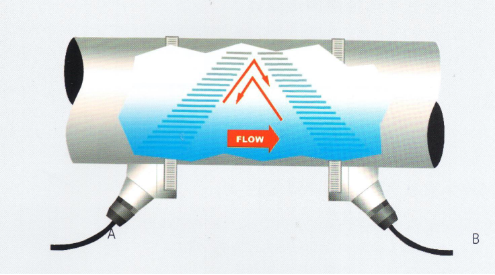

測量時采用一對換能器(又叫傳感器: A和B),相向交替(或同時)發射和接收超聲波信號在流體中順流傳播時要比逆流方向快,而當流體靜止時,則時間差為零。因此只要測量順流和逆流傳播的時間,即可得到兩者的差值△t。然后根據△t與流速V的關系,即可間接地測量出介質的平均流速,從而根據截面積計算出體積流量Q。
V=K x △t Q=S x V
公式中K是一一個常數,S為管道截面積
技術特點
● 可測正反向流量;
● 高溫測量可以適應-40C~ +280°C;
● 整機防爆取證生產,在防爆儀表面板上可以直接按鍵操作;
● 四行顯示,屏幕上可同時顯示流速、 瞬時流量、累積流量和儀表運行狀態;
● 可加配帶USB數據存儲器,高可達8G的海量存儲,以方便數據處理和分析;
● 小口徑專利產品,圓形卡裝結構設計,接觸面大,信號強度好;
● 測量準確度高,不受被測流體溫度.壓力、粘度.密度等參數的影響; 長期運行穩定;
● 測量范圍寬,可測低流速,在大管徑流量及低流量測量中作用重大;
